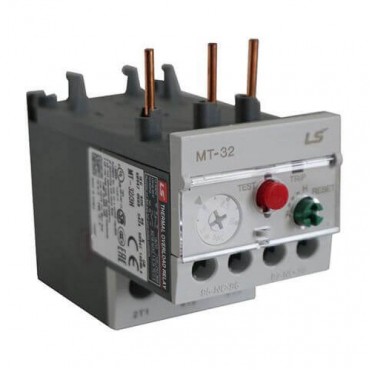

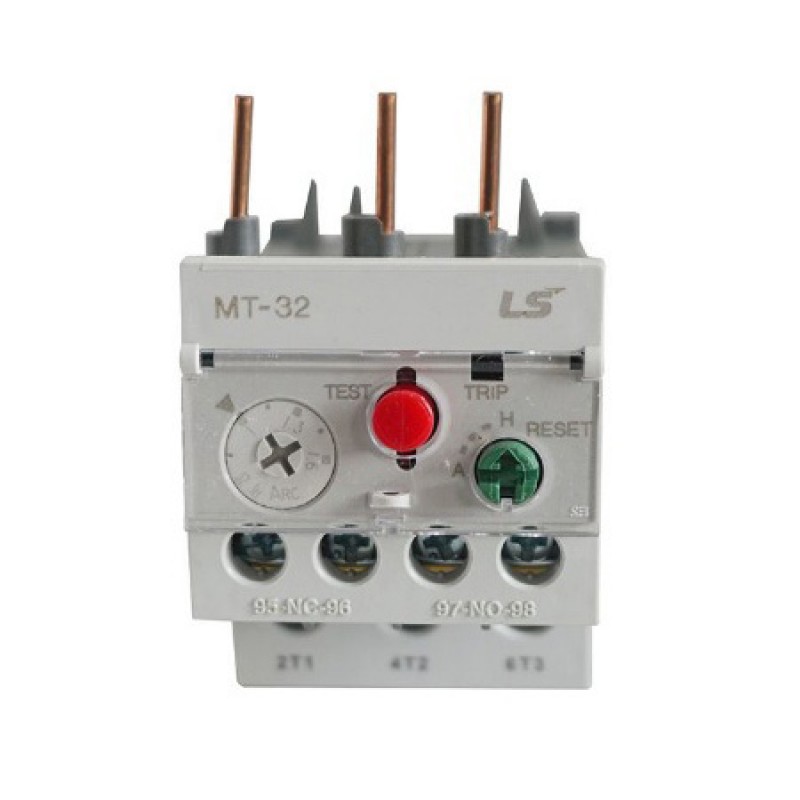

Rơ le nhiệt MT-32 (4-6A) LS

Sku : MT-32 (4-6A)

Thương Hiệu : LS

Đặc Điểm Nổi Bật

Thông số kỹ thuật chi tiết

Mã sản phẩm: MT-32 / 6
Dải điều chỉnh dòng điện: $4.0 - 6.0A$ (Sử dụng núm xoay để cài đặt giá trị bảo vệ chính xác theo dòng định mức trên nhãn động cơ).
Điện áp cách điện định mức ( $U_i$ ): $690V$ .
Điện áp chịu xung định mức ( $U_{imp}$ ): $6kV$ .
Số cực: 3 cực (3 pha).
Tiếp điểm phụ: 1NO (97-98) + 1NC (95-96).
- NC: Ngắt mạch khởi động từ khi quá tải.
- NO: Đóng mạch đèn báo hiệu sự cố.

Thông số kỹ thuật chi tiết

Mã sản phẩm: MT-32 / 6
Dải điều chỉnh dòng điện: $4.0 - 6.0A$ (Sử dụng núm xoay để cài đặt giá trị bảo vệ chính xác theo dòng định mức trên nhãn động cơ).
Điện áp cách điện định mức ( $U_i$ ): $690V$ .
Điện áp chịu xung định mức ( $U_{imp}$ ): $6kV$ .
Số cực: 3 cực (3 pha).
Tiếp điểm phụ: 1NO (97-98) + 1NC (95-96).
- NC: Ngắt mạch khởi động từ khi quá tải.
- NO: Đóng mạch đèn báo hiệu sự cố.

Từ Khóa: Rơ le nhiệt MT-32 (4-6A) LS

Rơ le nhiệt LS MT-32 (4-6A) là thiết bị bảo vệ quá tải nhiệt tiêu chuẩn, chuyên dùng cho các động cơ có công suất trung bình trong dải từ $4.0A$ đến $6.0A$ . Đây là một trong những dải dòng phổ biến nhất cho các loại máy bơm và máy nén khí công nghiệp nhẹ.

1. Thông số kỹ thuật chi tiết

Mã sản phẩm: MT-32 / 6
Dải điều chỉnh dòng điện: $4.0 - 6.0A$ (Sử dụng núm xoay để cài đặt giá trị bảo vệ chính xác theo dòng định mức trên nhãn động cơ).
Điện áp cách điện định mức ( $U_i$ ): $690V$ .
Điện áp chịu xung định mức ( $U_{imp}$ ): $6kV$ .
Số cực: 3 cực (3 pha).
Tiếp điểm phụ: 1NO (97-98) + 1NC (95-96).
- NC: Ngắt mạch khởi động từ khi quá tải.
- NO: Đóng mạch đèn báo hiệu sự cố.

2. Khả năng tương thích

Thiết bị này được thiết kế để lắp đặt trực tiếp vào các dòng khởi động từ (Contactor) Metasol của LS:

MC-9b, MC-12b, MC-18b
MC-22b, MC-32b, MC-40b

3. Đặc điểm vận hành

Chế độ Reset: Có thể tùy chọn giữa Manual (Reset bằng tay - an toàn hơn) hoặc Automatic (Tự động Reset khi nguội).
Bảo vệ mất pha: Dòng MT-32 có cơ cấu thanh lưỡng kim giúp phát hiện và tác động khi xảy ra tình trạng mất pha, bảo vệ động cơ không bị cháy.
Độ bền cao: Thiết kế chịu được môi trường công nghiệp khắc nghiệt, chống bụi và chống rung tốt.

4. Ứng dụng theo công suất

Dải dòng $4 - 6A$ thường được áp dụng cho:

Động cơ 3 pha (380V): Công suất khoảng $2.2kW$ ( $3HP$ ).
Động cơ 1 pha (220V): Công suất khoảng $0.75kW$ ( $1HP$ ).
Các hệ thống băng tải nhỏ, máy khuấy, và máy bơm nước công nghiệp loại vừa.

Hướng dẫn lắp đặt nhanh:

Cắm các chân đồng của rơ le nhiệt vào các lỗ cực ra (L1, L2, L3) của Contactor.
Xiết chặt ốc để đảm bảo tiếp xúc điện tốt nhất (tránh sinh nhiệt gây nhảy rơ le ảo).
Đấu dây điều khiển qua tiếp điểm 95-96 để ngắt điện cuộn hút khi có sự cố.
Điều chỉnh núm xoay về giá trị dòng định mức của động cơ (thường là $1.1 \times I_{đm}$ nếu tải nặng hoặc đúng bằng $I_{đm}$ cho tải bình thường).
